穴あきアルミニウムシートのアプリケーションガイド

穴あきアルミニウムシート純アルミニウムまたはアルミニウム合金を加圧加工（シャーリング、ソーイング）により加工したものです。規則的な断面と均一な厚さを持ち、表面の穴にちなんで名付けられました。-穴あきアルミニウム板や穴あき金属板とも呼ばれます。騒音低減と装飾機能を兼ね備えた新素材で、そのユニークな構造特性により建築装飾、音響工学などの分野で広く使用されています。

材料の特性と特性

パフォーマンス

① 高い耐久性:穴あきアルミニウムシートは、高温、腐食、火、湿気に対して耐性があります。また、耐衝撃性と化学的安定性にも優れており、長期間屋外にさらされた後でも性能を維持します。-実用性は大理石タイルに匹敵します。

② 優れた職人技:他の金属材料と比較して、穴あきアルミニウム シートは滑らかでバリのない表面を備えており、優れた視覚的および触感的な質感を提供し、ハイエンドの品質を示しています。-

③ 軽量で便利：軽量のアルミニウム シートを基材として使用し、穴あき設計と組み合わせることで、重量が軽減され、建物の耐荷重能力が最適化されます。また、製造プロセスがシンプルであると同時に、設置とメンテナンスが便利で、実用性と経済的価値を兼ね備えています。{0}

④ グリーンで環境に優しい:一部の穴あきアルミニウム パネルは 100% リサイクル可能であり、建物が LEED 認証を取得するのに役立つ環境に優しい素材です。{{1} PVDF- でコーティングされたパネルは、強力な耐酸化性があり、過酷な環境に耐え、長寿命です。

⑤ 充実した機能：ガラスの遮光係数を低減し、太陽光をフィルターし、室温を調整し、良好な換気と光透過を提供し、小さな穴でもニーズを満たすことができます。盗難防止機能も備えています。-

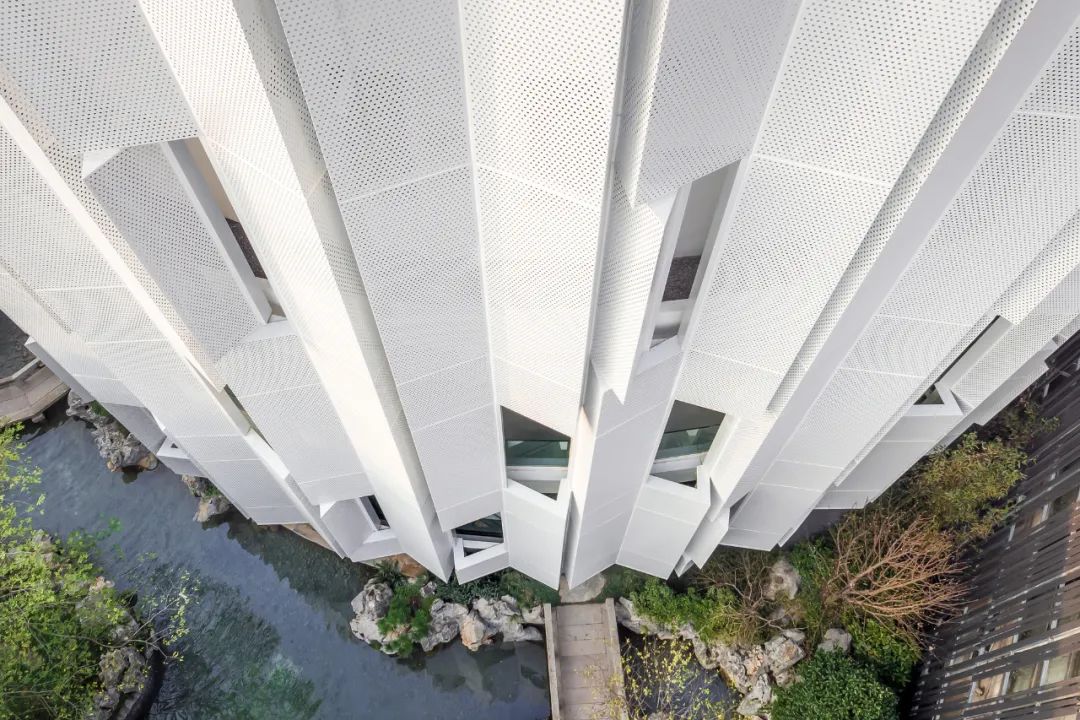

⑥ 視界と安全性のバランス:柔軟に開いて広い視野を提供できます。閉じると頑丈な手すりとして機能し、視認性と安全性のバランスを保ちます。

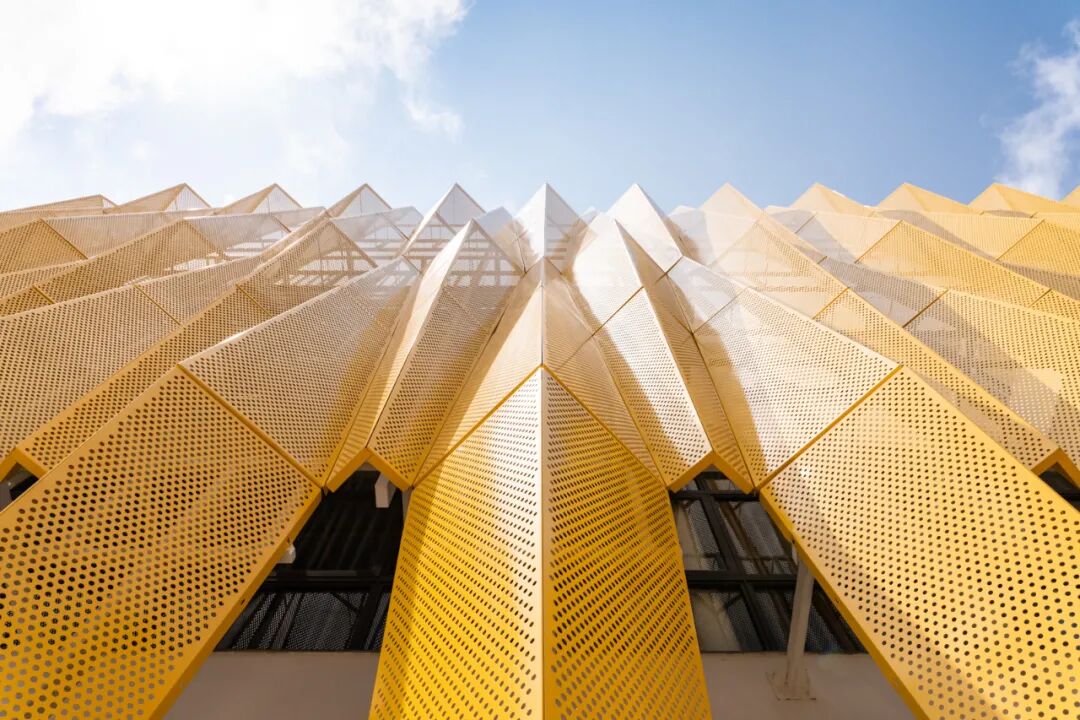

⑦ 見た目にも美しい：さまざまな穿孔プロセスによってパターンが作成され、その結果豊かな 3 次元形状と独特の光と影の効果が生まれ、実用性と装飾性を兼ね備えています。{0}

⑧ 広く適用可能:駐車場の養生、施設の遮蔽、サイン製作などに適しており、空間の視覚的魅力を高め、保護機能と温度制御機能を兼ね備えています。

構築 |インストール

①穿孔方法

一般的な穿孔方法: CNC パンチング、スタンピング、レーザー穿孔。

最も一般的な穿孔方法では、CNC 加工機と複合パンチング マシンを使用して、大量の繰り返しパターンを作成します。{0}}ウォータージェットまたはレーザー切断は、カスタムの穿孔やパターンの作成に最適であり、さまざまな穴サイズや独自の形状を提供します。

ミリメートル精度の機械やその他の新しい製造技術を使用して製造されるカスタムの穴あきパターンと形状により、無限の種類の折り曲げ穴あきパネルの設計が可能になります。{0}

② 穿孔率と穴径

穿孔率穿孔領域内の穿孔の総面積の割合を指します。

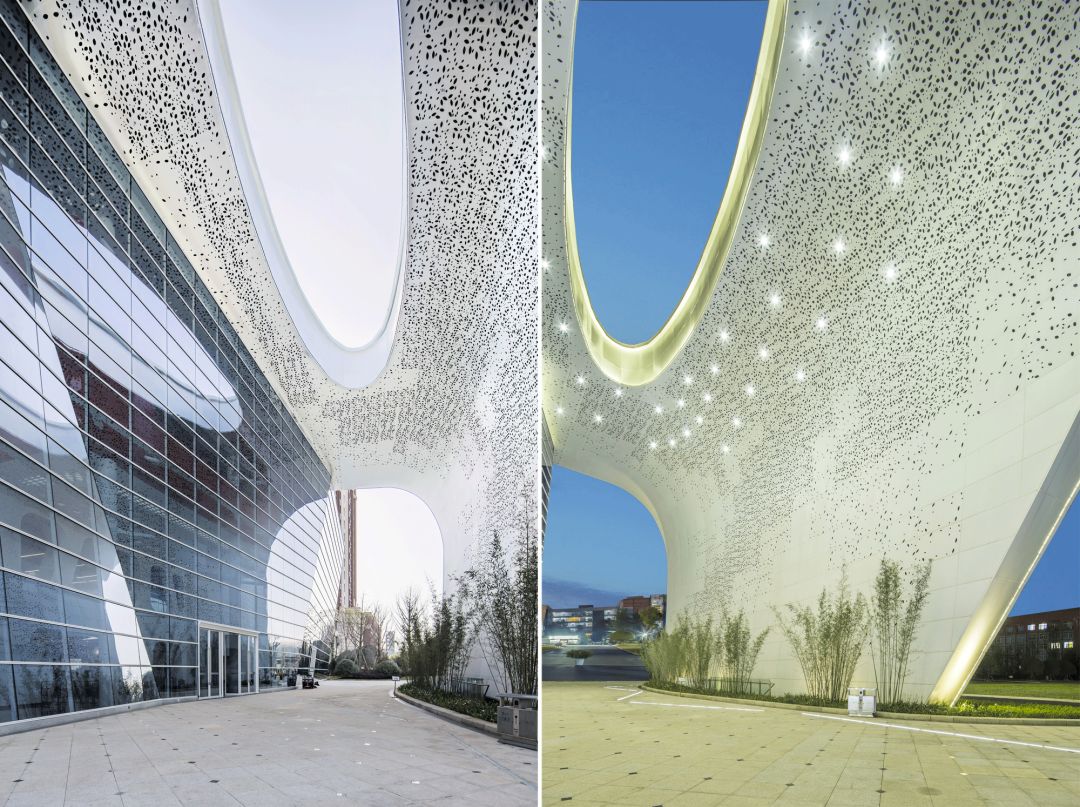

穿孔率は、建物のファサードの穿孔​​アルミニウム パネル ユニットに影響を与える中心的な要素であり、全体的な視覚的魅力に影響を与え、建物のエネルギー消費量を削減します。

現在、機械で達成可能な最高の穿孔率は約 60% であり、1500*3000 mm の範囲内の穿孔パネルのサイズが必要です。この範囲を超える場合は、二次ミシン目の位置決めが必要になります。

穴あきアルミパネルの穴あき率が高いと、成形パネルの平坦度に大きな影響を与えるため、通常のアルミパネルよりも検査基準が低くなります。

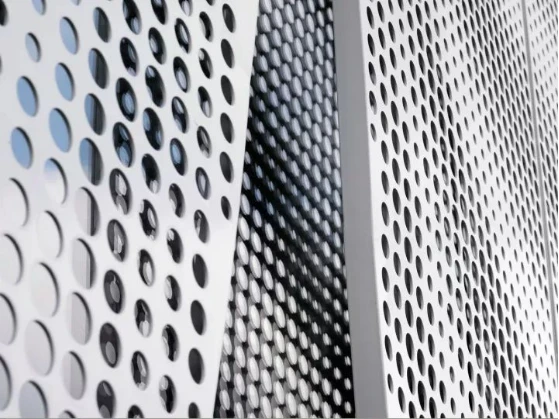

開口径穴あきアルミニウムパネルユニットの影響要因の 1 つです。穴の開口部、間隔、配置を制御すると、穴あきパネルのスキンの視覚的な透明度に影響を与え、新しい視覚効果を生み出すことができます。穿孔率やパネルの厚さなどの要素と組み合わせることで、日射熱を削減し、エネルギー消費量を削減できます。

最も一般的な口径は 6 mm、間隔は 15 mm です。

③ 穴あきアルミニウムパネルの構造接続

主要構造物との接続:パンチング メタル パネルはシート状で一般に薄いため、構造強度は比較的弱いです。{0}}したがって、建築外板として使用する場合、それ自体の強度は、主要な構造コンポーネント間の直接接続をサポートするには不十分です。通常、パンチングメタルパネルを固定するための支持コンポーネントとしてキールが必要です。キールは主構造に接続されており、「主構造 – キール支持システム – パンチングメタルパネル」という全体的な構造方法が形成されています。

クイックヒント: プロジェクト用に穴あきアルミニウム パネルを選択するときは、次の点に注意してください。

1.穴の直径を決定します。穴の直径は、穴あきアルミニウム パネル ユニットに影響を与える要素の 1 つです。穴の直径、間隔、配置を制御すると、穴あきアルミニウム パネル表面の視覚的な透明性に影響を与え、新しい視覚効果を生み出すことができます。穿孔率やパネルの厚さなどの要素と組み合わせることで、日射熱を削減し、エネルギー消費量を削減できます。

2.パネルの種類を決定します。パネルの種類の選択は、穴あきアルミニウム パネルの強度に影響し、それが穴あきパネル モジュールのサイズ、接続リブの数、および全体的な美的表現に影響します。

3.金属合金とパネルの厚さを選択します。穴あきアルミニウムパネルを使用する場合、金属合金は完成したパネルの全体的な美しさに影響を与えます。パネルの厚さは貼り付ける場所によって異なります。厚いパネルは、風荷重が高い環境により適しています。

4.アルミパネルの詳細をご指定ください。個々のプロジェクトでは、穴あきアルミニウム パネルにフレームがあるかどうか、またどのような補強リブが必要かを判断する必要があります。
